- CATALOGO TÉCNICO FABRICANTE PHILIPS: Catálogo de iluminación, lámparas y equipos con modelos del fabricante PHILIPS, con amplia información técnica sobre iluminación y alumbrado, designación de casquillos, balastos, etc.
- TABLA CON NIVELES DE ILUMINACIÓN RECOMENDADOS:

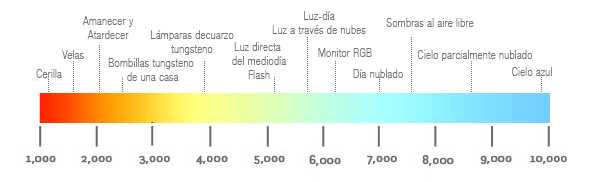

- TEMPERATURA DE COLOR DE LA LUZ:
- DESIGNACIÓN PARA LOS CASQUILLOS DE LAS LÁMPARAS:
El casquillo es la zona de la bombilla que encaja dentro del portalámparas donde va alojada. Habitualmente es de metal, entre otros materiales, para permitir el paso de electricidad a la bombilla y poder encenderla una vez está colocada.
La nomenclatura usada en los casquillos es la siguiente:
TODOS LOS TIPOS DE CASQUILLO DE BOMBILLAS
 | E14:
Utilizada en bombillas de pequeño tamaño, sobre todo incandescentes, como las lámparas vela o de gota.
|
E27:El casquillo más extendido en Europa. Lo llevan las bombillas incandescentes, fluorescentes compactas, de halogenuros metálicos... | |
E40:Igual que las E14 y E27 pero creada para soportar potencias más elevadas. | |
 | B22d:
Usado comúnmente en bombillas incandescentes
|
GU10:Halógenas dicroicas, LEDS, etc... | |
 | GZ10:Halógenas dicroicas, LEDS, etc... |
R7s:Usada en bombillas halógenas rectas | |
 | Fa4:Usada en bombillas halógenas rectas |
 | GU4:Mayormente de uso en bombillas halógenas y halógenas dicroicas |
GU5.3:Mayormente de uso en bombillas halógenas y halógenas dicroicas | |
 | G53:Halógenas de parábola de reflexión ancha |
 | G9:Bombillas halógenas |
 | G4:Bombillas halógenas |
GY6.35:Bombillas halógenas | |
 | G5:Bombillas halógenas |
 | G13:Usada en tubos fluorescentes |
 | 2GX13:Usada en tubos fluorescentes circulares |
 | 2G13:Para tubos fluorescentes dobles |
 | Fa6:Muy poco habitual, para lámparas de descarga de mercurio a baja presión |
 | G23:Mayormente usada en bombillas de bajo consumo |
 | 2G11:Mayormente usada en bombillas de bajo consumo dobles |
 | G10q:Usada en tubos fluorescentes circulares |
 | 2G7:Usada en bombillas de bajo consumo |
 | G24q:Usada en bombillas de bajo consumo |
 | G24d:Usada en bombillas de bajo consumo |
 | GX24d:Usada en bombillas de bajo consumo |
 | GX24q:Usada en bombillas de bajo consumo |
TIPO DE PORTALÁMPARAS
E
| Rosca tipo Edison |
B o BA
| Casquillo tipo Swan o de bayoneta |
C
| Contacto de presión de tubo circular |
G
| Contacto por clemas de presión simples |
GX
| Contacto por clemas de presión reforzadas |
GU
| Contacto por clemas para bombillas con protección de emisión calorífica trasera |
GZ
| Contacto por clemas para bombillas de alta emisión calorífica trasera |
R
| Casquillos para lámparas rectilíneas con terminales simples |
RX
| Casquillos para lámparas rectilíneas con terminales reforzados |
Fa
| Casquillos para lámparas rectilíneas con terminal macho |
DIÁMETRO DEL PORTALÁMPARAS
10 mm
| Lámparas miniatura |
11 mm
| Lámparas de bajo consumo |
12 mm
| Lámparas tipo bi-pin |
13 mm
| Tubos fluorescentes |
14 mm
| Rosca Edison pequeña, vela |
15 mm
| Lámparas rectilíneas |
27 mm
| Rosca Edison estándar |
40 mm
| Rosca Edison gigante |
NÚMERO DE CONTACTOS
s
| Contacto sencillo |
d
| Contacto doble |
q
| Contacto cuádruple |
